| 金属火焰气喷涂手柄 |
 产品信息 |
》
该产品是用氧-乙炔气体为热源、压缩空气做雾化、冷却及喷枪手柄工作的动力，将单根金属丝熔化后喷向经过预处理的工件表面，获得理想的涂层。该喷枪手柄可手持或夹在机床上进行喷涂手柄，小巧灵活，性能可靠，适用范围广。本设备分高、中速二种。喷涂手柄材料的熔点在750℃以下，选用高速枪；熔点在750℃以上选用中速枪。 |
喷涂手柄效率：
| 喷涂手柄材料 |
T8钢 |
铝 |
锌 |
钼 |
低碳钢 |
不锈钢 |
铜 |
Al 2 O 3 |
| 喷嘴直径(mm) |
2.3 |
3 |
3 |
2.3 |
2.3 |
2.3 |
3 |
2.2 |
| 工作效率(kg/h) |
1.6 |
2.7 |
8.2 |
0.9 |
2 |
1.8 |
4.3 |
0. 4 |
|
|
|
| |
|
|
|
 |
|
| 电弧喷涂手柄设备 |
| 产品信息 |
| 》
高速电弧喷涂手柄机是一种高效率、低能耗的高新技术产品。它是以电产生电弧为热源，将金属丝溶化，以压缩空气进行雾化及冷却，将需喷涂手柄用金属丝吹成微细颗粒，高速喷向经过预处理工件表面，获得理想涂层。
|
》
主要技术参数:

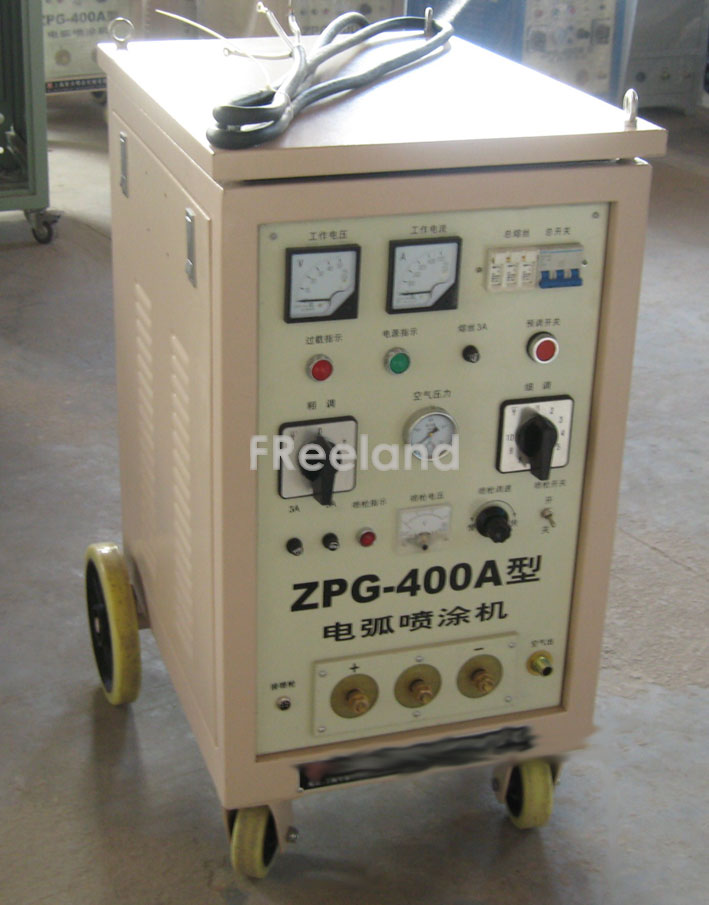

本套设备由QDⅢ250型高速电弧喷枪手柄、ZPG-400A型电弧喷涂手柄机组成。另需配套设备：空气压缩机、空气滤清器、放丝盘架。
| 喷涂手柄材料 |
线材直径（mm) |
常用工作电流(A) |
空载电压(V) |
选用空气帽口径(mm) |
最大喷涂手柄效(kg/h) |
| 锌丝 |
1.2-3.0 |
80-210 |
18-30 |
6-8 |
30 |
| 铝丝 |
1.2-3.0 |
120-240 |
25-38 |
6-8 |
9.5 |
| 铜丝 |
2.0 |
150-200 |
35-40 |
7-8 |
6 |
| 高碳钢丝 |
2.0 |
150-220 |
10-44 |
8 |
5.5 |
| 不锈钢丝 |
2.0 |
150-220 |
10-44 |
8 |
5.5 |
| 锌铝 铅锡合金丝 |
1.2-2.0 |
80-110 |
18-28 |
7 |
|
|
|
|
| |
|
|
|
 |
|
| |
| 产品信息 |
| 》 |
| 》 |
|
|
| |
|
|
|
 |
|
| 超音速火焰喷涂手柄设备 |
| 产品信息 |
》
本公司生产的XY-2700型超音速喷涂手柄系统是利用丙烷（或丙烯）与氧气在特制的燃烧室内混合燃烧产生高温高速焰流，再将粉末轴向送进火焰流中，从而获得结合强度高、致密的高质量涂层。
优点： 1． 喷涂手柄手柄焰流速度快，可以达到2000m/s以上 2． 高的涂层密度和低的氧化成分，涂层的孔隙率低于1% 3． 独特的高颗粒速度（颗粒速度可以达到650m/s以上）获得的是压应力涂层，可以喷涂手柄厚涂层（大于10mm） 4． 使用方便，燃料安全性高 5． 体积小巧，移动方便，可适应多种加工环境，可在现场操作 组成： XY-2700型超音速火焰喷涂手柄设备主要由喷枪手柄、主控制柜、送粉器、冷水机组成。 |
》
主要技术参数：
| 组件 |
特点 |
项目内容 |
参数 |

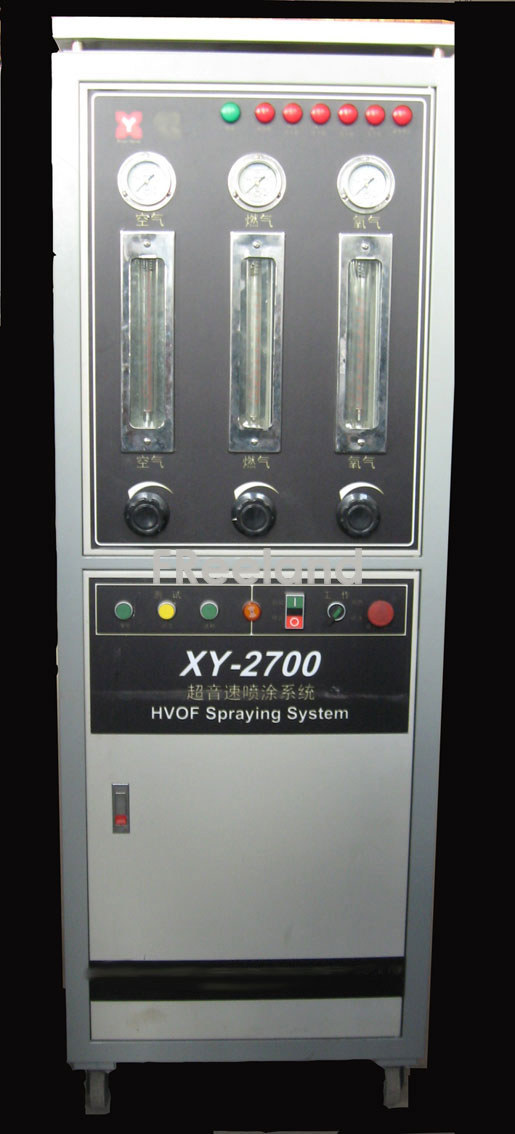

| XY-2700 控 制 柜 |
可实现喷涂手柄过程的自动化操作和实时检测，可对系统故障立即做出响应 |
控制类型 |
PLC控制 |
| 丙烷压力/流量 |
0.6~0.7Mpa 40~60L/min |
| 氧气压力/流量 |
1.1Mpa 60~70L/min |
| 空气压力/流量 |
0.6~0.8Mpa 120~140 L/min |
| 氢气压力/流量 |
0.35Mpa （点火使用） |
| XY-2700 送 粉 器 |
采用氮气为送粉气，粉末从存粉筒中落下，随着转盘到达粉末出口，连同送粉气一同进入喷枪手柄内。 |
送粉方式 |
双筒刮盘式 |
| 单筒容积 |
2.5L |
| 送粉气 |
氮气 |
| 送粉气压力 |
1Mpa |
| 氮气压力/流量 |
1.2Mpa 14~18L/min |
| 送粉速度 |
0~150g/min |
| 送粉精度 |
±3 |
| 粉末大小 |
5~200цm |
| XY-2700 超音速 火焰喷枪手柄 |
采用丙烷作为燃料，氧气为助燃气体，空气和水作为冷却体。在点火时加入氢气，使点火更顺畅。 |
火焰速度 |
2000m/s |
| 火焰温度 |
2700℃ |
| 喷枪手柄功率 |
100KW |
| 粉末颗粒速度 |
350~650m/s |
| 涂层气孔率 |
≤1% |
| 涂层结合强度 |
＞70Mpa |
| 喷涂手柄粉末粒度 |
10~45цm |
| 冷却方式 |
水冷+气冷 |
| 冷却水流量压力 |
9.5L/min 0.2Mpa |
|
|
|
| |
|
|
|
 |
|
| 等离子喷涂手柄设备 |
| 产品信息 |
》
本公司生产的XY-80型等离子喷涂手柄系统为大气等离子系统，在整个工作过程中，在阴极和
阳极间加以一定的电压和电流，产生高温高速等离子焰流，将粉末径向送进等离子焰流中，获
得结合强度高、致密的高质量涂层。能喷涂手柄高熔点的陶瓷材料。 |
》
主要技术参数：
| 组件 |
特点 |
项目内容 |
参数 |

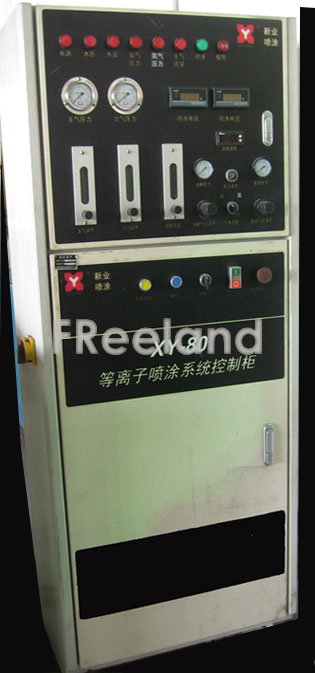

| XY-80 控制柜 |
能实现喷涂手柄过程的全自动控制，点火、关机的软启动、关闭功能。实时监控各喷涂手柄参数及故障自动报警和保护功能能。 |
控制方式 |
PLC控制 |
| 气体使用方式 |
氩气、氩气+氢气 氮气、氮气+氢气 |
| 主气压力/流量 |
氩气或氮气 0.7Mpa 0~2m 3 /h |
| 次气压力/流量 |
氢气0.5Mpa 0~0.7m 3 /h |
| 空气压力 |
0.5Mpa |
| XY-80 送粉器 |
采用氮气为送粉气，可实现单筒独立送粉或双筒同时送粉。 |
送粉方式 |
双筒刮盘式 |
| 单筒容积 |
2.5L |
| 送粉气 |
氮气 |
| 送粉气压力 |
1Mpa |
| 氮气压力/流量 |
1.2Mpa 14~18L/min |
| 送粉速度 |
0~150g/min |
| 送粉精度 |
±3 |
| 粉末大小 |
5~200цm |
| XY-80 电源 |
具有恒流源和电压陡降特性，保证等离子喷涂手柄系统能有效、稳定运行 |
额定功率 |
80KW |
| 功率因素 |
0.8 |
| 工作电流 |
0-800A |
| 电流精度 |
小于1% |
| 工作电压 |
30-85V |
| 起弧电压 |
60V |
| XY-80 等离子喷枪手柄 |
用于喷涂手柄金属、合金、氧化物、碳化物、氮化物、硼化物及其复合物粉末。易损件少，更换方便。 |
工作气体 |
氩气、氩气+氢气 氮气、氮气+氢气 |
| 冷却方式 |
水冷（蒸馏水或去离子水） |
| 主 气 |
氩气或氮气 |
| 次 气 |
氢气或氦气 |
| XY-80 气电转接箱 |
水、电结合，电缆对接和高频点火的统一。 |
控制方式 |
外控 |
| 点火电压 |
2500~3000V |
|
|
|
| |
|
|
|
| |
|
| 推拉两用电弧喷涂手柄机 |
| 产品信息 |
》 特点：
1、一机多用，适用范围广泛，操作方便。
2、主机与喷枪手柄的距离可达100m以上，并可遥控操作。
3、效率高，涂层沉积率大于75%。
4、涂层质量好，致密度高，孔隙率小于1%。
5、送丝稳定可靠，不断弧，可24小时连续作业。
6、多种配置，可实现后推式、前拉式及内孔喷涂手柄操作 |
要技术参数：
| 输入电源 |
基本参数 |
| 输出功率 |
380V（三相）50HZ |
| 输出最大电流 |
20KW |
| 输出空载电压 |
400A |
| 暂载率 |
18-44V |
| 特性 |
（300A时）100% |
| 重量 |
平特性 |
| 外形尺寸/重量 |
ZPG-400B型 电源 |
690×500×700 (mm) 179kg |
| SB10-H型 送丝机 |
465×360×330(mm)20kg |
| XTQ-1 型喷涂手柄枪 |
150×200×80(mm)1kg |
| XNK-1型 内孔喷涂手柄枪 |
500/700(mm) d=60mm |
| 调整电压 |
0-24V |
| 空气压力 |
＞ 0.5MPa |
| 丝材直径 |
1.6-3.0mm |
|
》
配置方式：
| 前拉式： |
ZPG-400B型 电弧喷涂手柄机 |
QDIII-250型 高速电弧喷涂手柄枪 |
|
| 后推式： |
ZPG-400B型 电弧喷涂手柄机 |
SB10-H型送丝机 |
XTQ-1型 喷涂手柄枪 |
| 内孔式： |
ZPG-400B型 电弧喷涂手柄机 |
SB10-H型送丝机 |
XNK-1型 内孔喷涂手柄枪 |
|
|
|
| |
|
|
| |
|
